波形彈簧設計信息

波形彈簧本質上是一種壓縮彈簧，由盤繞的扁鋼絲制成，并沿線圈添加波形，以產生彈簧效果。波形彈簧采用平端設計（通常稱為波形端）制造；或方形平端設計，也稱為墊片端。

應用

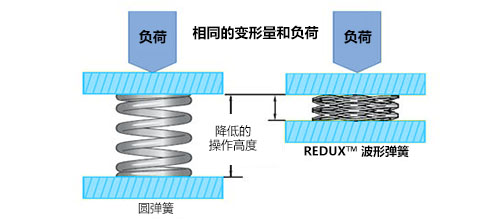

波形彈簧可用于各種應用，其中結構因素限制了安裝高度，需要均勻的力分布和/或需要360°以上的均勻旋轉壓力。波形彈簧適用于靜態和輕微動態負載應用，然而，在設計用于動態負載應用的波形彈簧時，疲勞是一個關鍵考慮因素。對于更高的生命周期，需要更強的波形彈簧。對于極端動態應用，必須找到特殊的解決方案，因為側波曲線上的相當大的應力會導致接觸點處的材料磨損。典型應用包括連接器、離合器、閥門、泵、密封件、醫療設備等。

波形彈簧材料

力司百靈REDUX?波形彈簧由單絲17-7不銹鋼扁線制成，形成連續的精確線圈，具有均勻的直徑和波形。對于定制設計，有許多材料和后處理選項。對于高溫和腐蝕性環境，需要仔細選擇材料。您可以向力司百靈工程師咨詢技術信息。

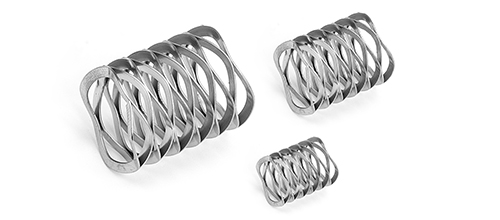

波形彈簧標準件

力司百靈提供英制和公制尺寸的波形彈簧標準件-搜索波形彈簧標準件。

• 英制直徑可從0.250英寸（6.35mm）到1.75英寸（44.45mm），以滿足2磅（8.9 N）到90磅（400.3 N）的負載要求
• 公制直徑可從6mm（.236英寸）到45mm（1.772英寸），以滿足6 N（1.35磅）到400 N（89.9磅）的負載要求

REDUX?波形彈簧規格

材料：17-7 PH不銹鋼
鋼絲：單股預回火扁鋼絲
溫度：最高650華氏度（340攝氏度）
后處理：鈍化
線圈：連續線圈
設計：直徑和波高均勻

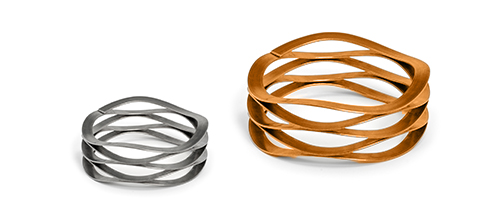

定制波形彈簧

定制波形彈簧可采用多種材料、后處理和尺寸選項制造，以滿足您的精確設計規格。您可以與力司百靈工程師合作，協助在應用程序中使用自定義波形彈簧的設計和技術細節。力司百靈提供小批量和長期批量定制彈簧。請立即索取定制波形彈簧報價。
